Sposób działania prasy jednotaśmowej krok po kroku
W pełni automatyczny proces gwarantuje maksymalną wydajność. Precyzyjna technologia zapobiega miażdżeniu pestek i szypułek, dzięki czemu sok zachowuje swój naturalny smak.
To wszechstronne rozwiązanie, które bez trudu poradzi sobie z większością owoców, warzyw, kłączy oraz świeżych ziół.
-
Przed uruchomieniem procesu taśma sitowa jest napinana przez układ pneumatyczny i wprawiana w ruch obrotowy.
-
Pulpa owocowa lub warzywna trafia do skrzynki dozującej prasy, która odpowiada za podanie materiału na ruchomą taśmę.
-

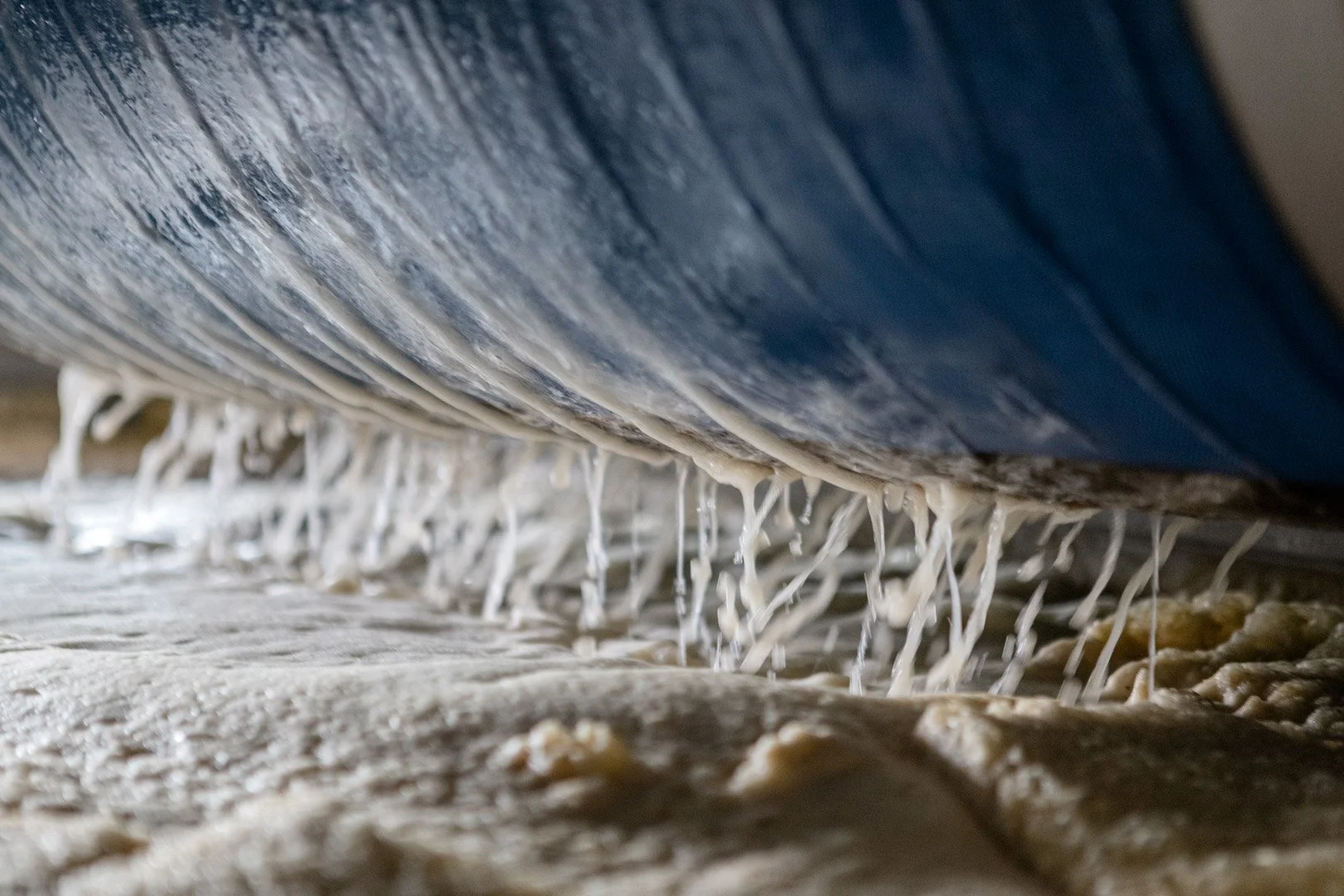

Pneumatyczny system ciągłej regulacji naciągu zapewnia stałe i precyzyjne ciśnienie tłoczenia i tym samym równomierne i płynne wyciskanie miazgi.
-
Czujniki w wannie pod prasą automatycznie uruchamiają pompę po osiągnięciu określonego poziomu soku, a w przypadku awarii pompy system natychmiast zatrzymuje pracę prasy, zapobiegając przepełnieniu zbiornika.
-
W trakcie tłoczenia resztki pulpy są na bieżąco usuwane z powierzchni taśmy za pomocą wody pod wysokim ciśnieniem oraz mechanicznej szczotki (wyposażenie opcjonalne).
-

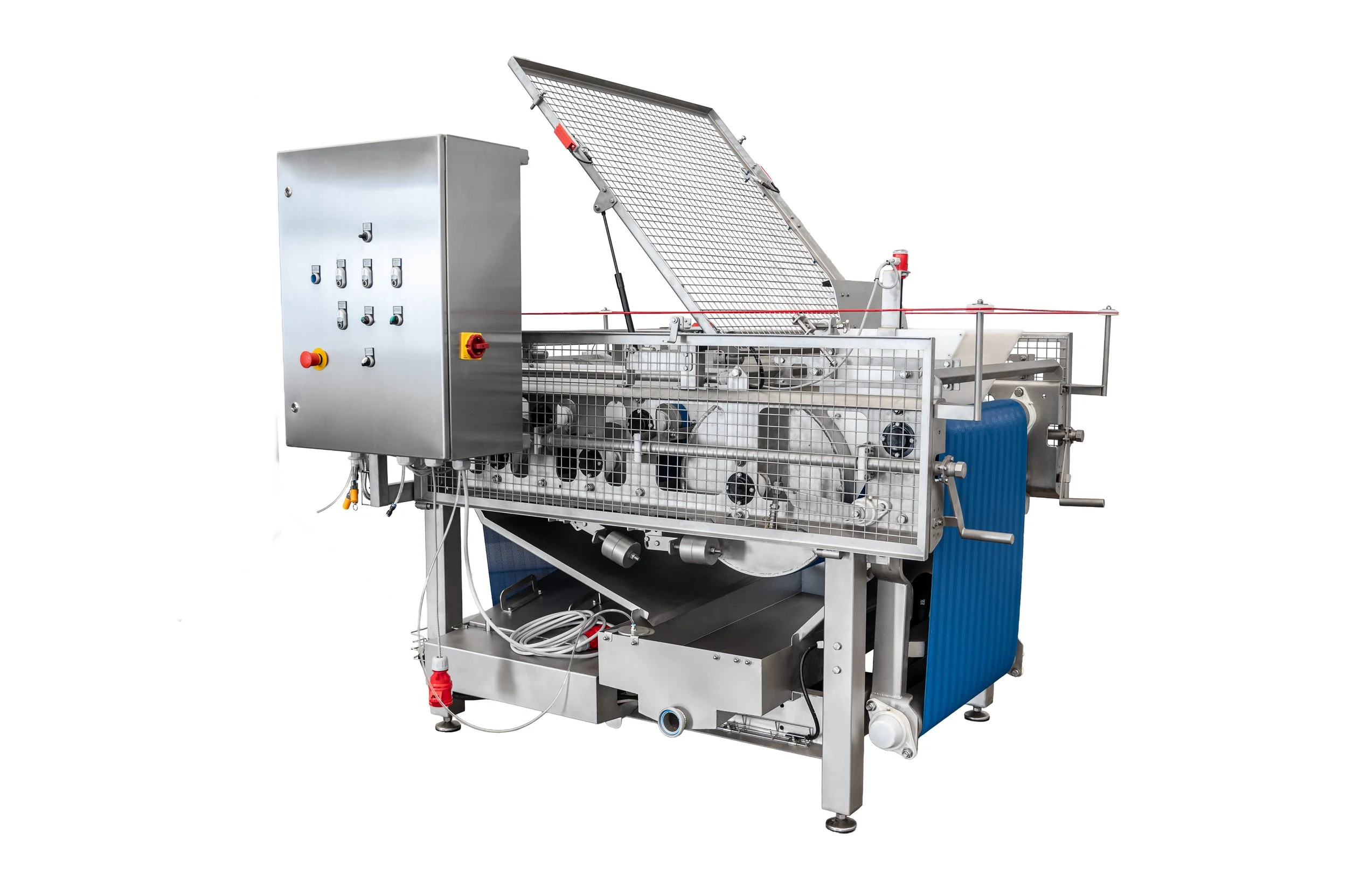

Na czas czyszczenia górna osłona bezpieczeństwa jest podnoszona hydraulicznie, a zgarniacze boczne są odsuwane przy pomocy mechanicznej dźwigni. Ażurowa konstrukcja urządzenia zapewnia bezpośredni dostęp strumienia wody do wszystkich podzespołów i zakamarków ramy prasy.
Wyeliminowaliśmy wszystkie niedogodności w prasach taśmowych
Prasa jednostaśmowa IOSEPH to nasze najnowsze “dziecko”, skonstruowana w 100% w oparciu o autorski design, oparty na unikalnym doświadczeniu.
Bazując na 17 latach doświadczenia w naszej tłoczni Dar Ogrodu, zorganizowaliśmy warsztaty “Design Thinking” inżynierów, operatorów i techników, aby od podstaw stworzyc prasę taśmową pozbawioną wad tradycyjnych maszyn.
Efekt? Nasi klienci, którzy od lat prowadzą własne tłocznie są po prostu zachwyceni. Mówią wprost: „W końcu ktoś naprawdę usunął te uciążliwości, z którymi męczyliśmy się na starych maszynach”.
Józef Jezierski,
CEO, Główny inżynier
Konkretne rozwiązania, które po prostu ułatwiają pracę

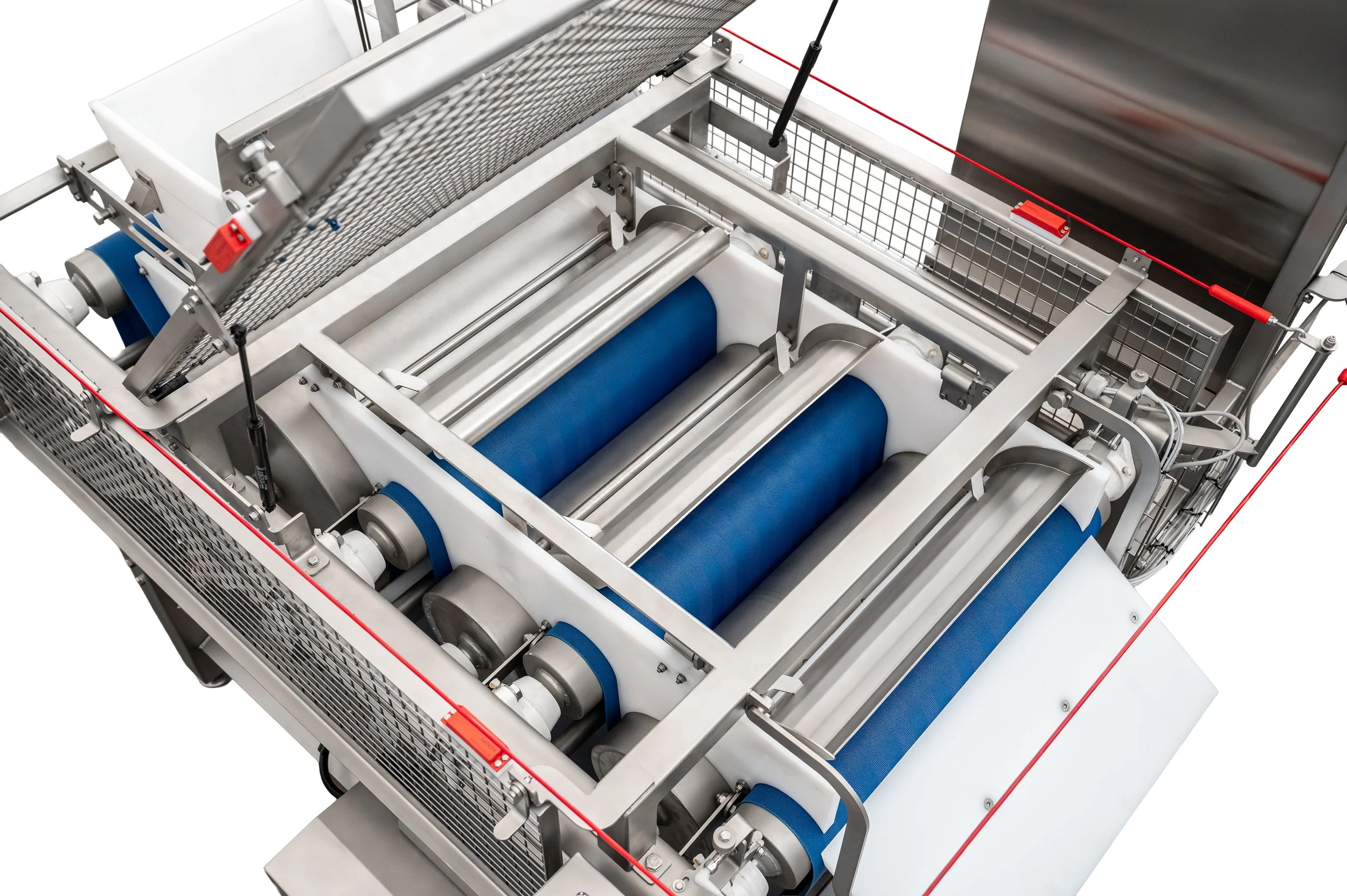

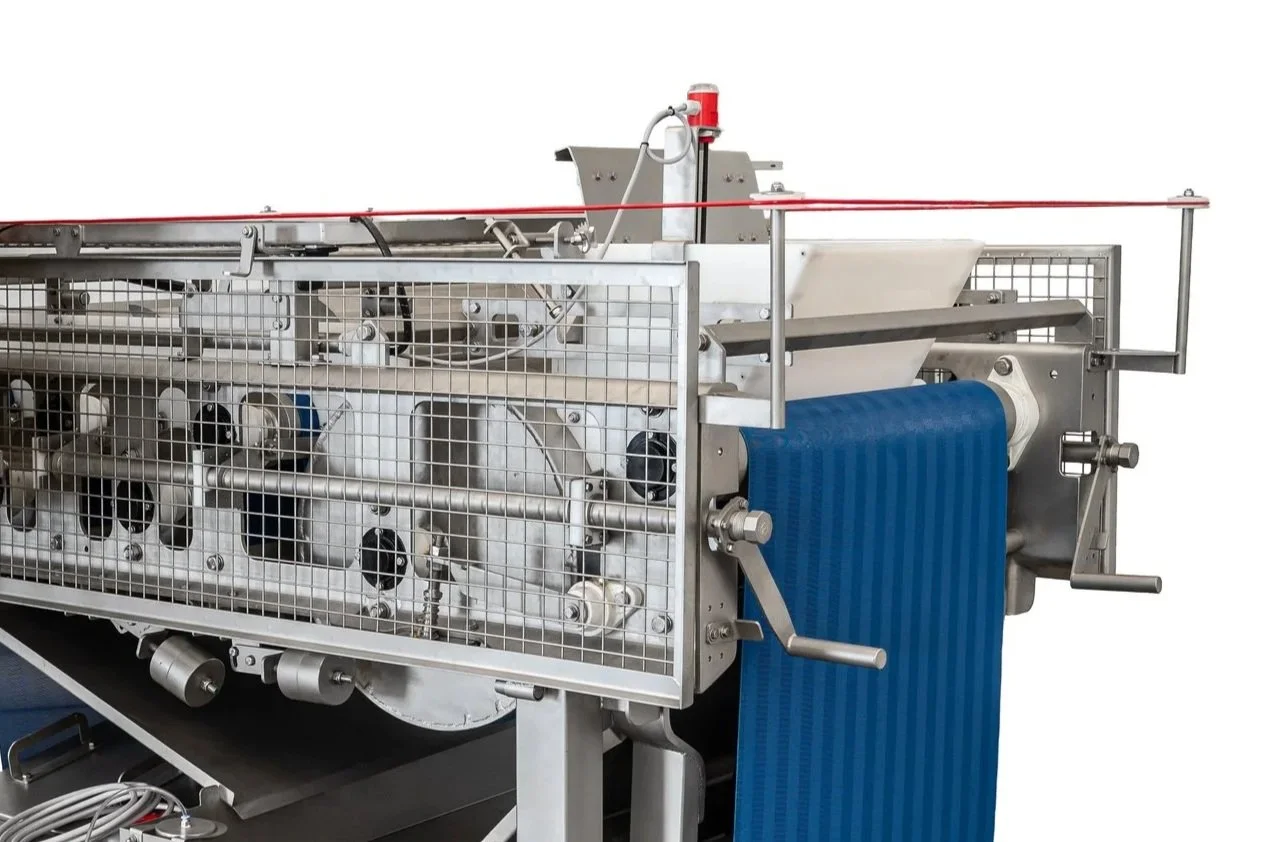

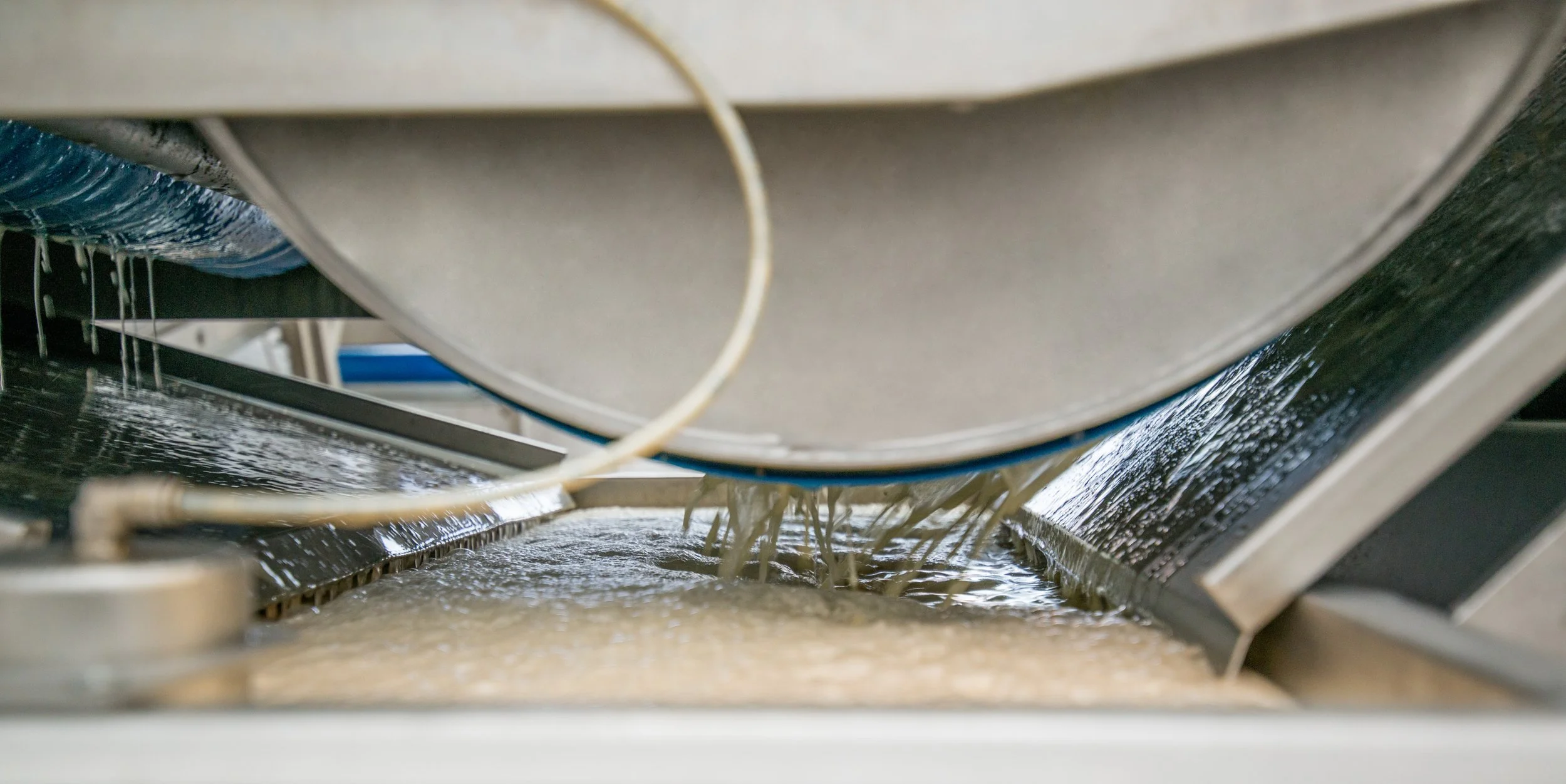

Tłoczenie taśmowe
Gwarantuje stały przepływ surowca i wysoki uzysk soku z minimalnym nadzorem operatora.-
Zyskujesz maksymalny uzysk soku (nawet do 75% z jabłek), eliminację przestojów na przeładunek oraz powtarzalność procesu przez całą zmianę.
-
Mechaniczne wyciskanie miazgi w ruchu ciągłym pomiędzy przesuwającą się taśmą sitową a ukierunkowanym układem stalowych walców pozwala na stały, precyzyjny nacisk.
-
Tradycyjne prasy porcjowe wymagają ciągłego zatrzymywania produkcji, napełniania i opróżniania szmacianych pojemników, co generuje przestoje, dodatkową pracę dla 2 osób i szybkie brązowie soków z owoców ziarnkowych.

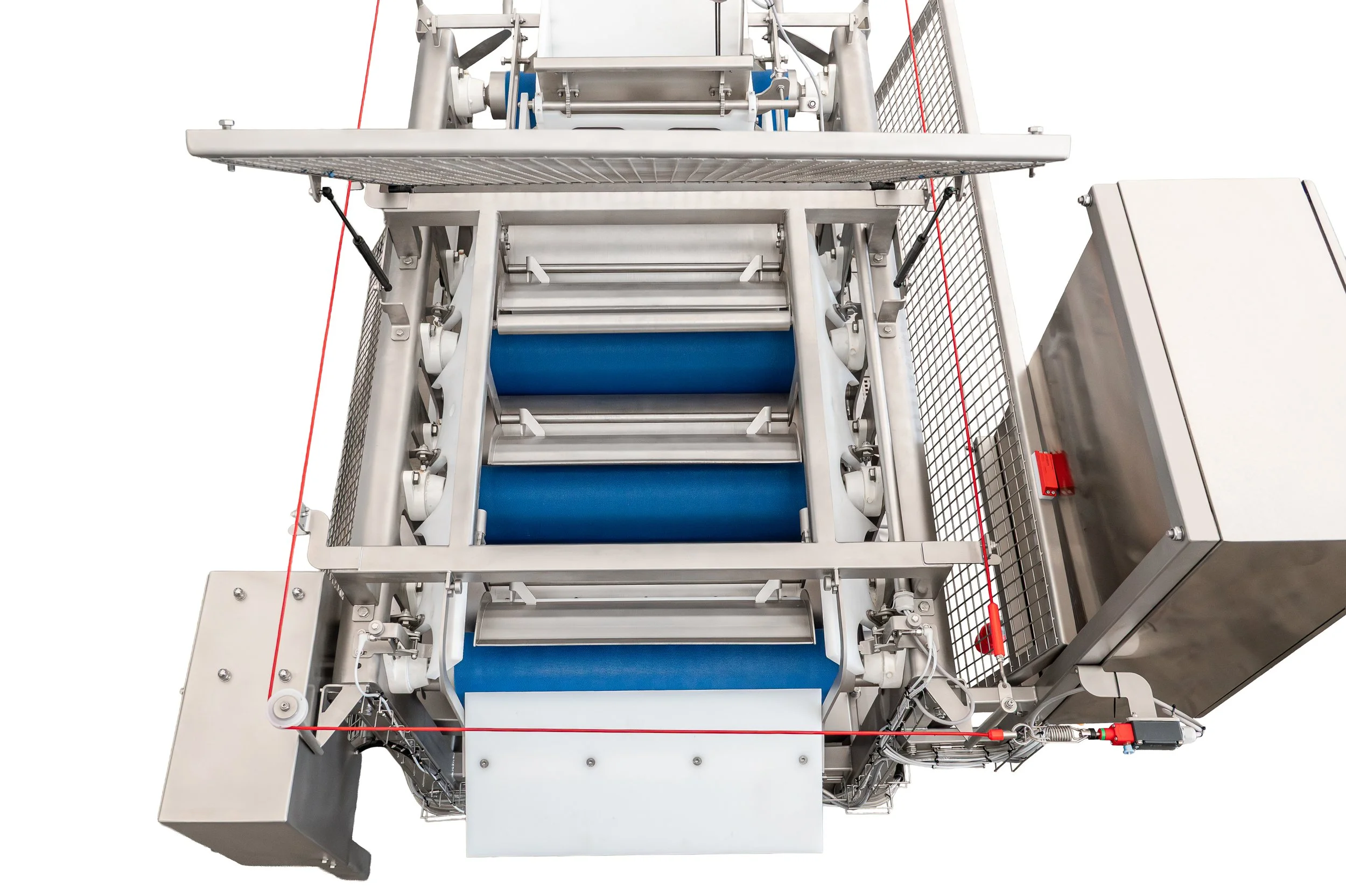

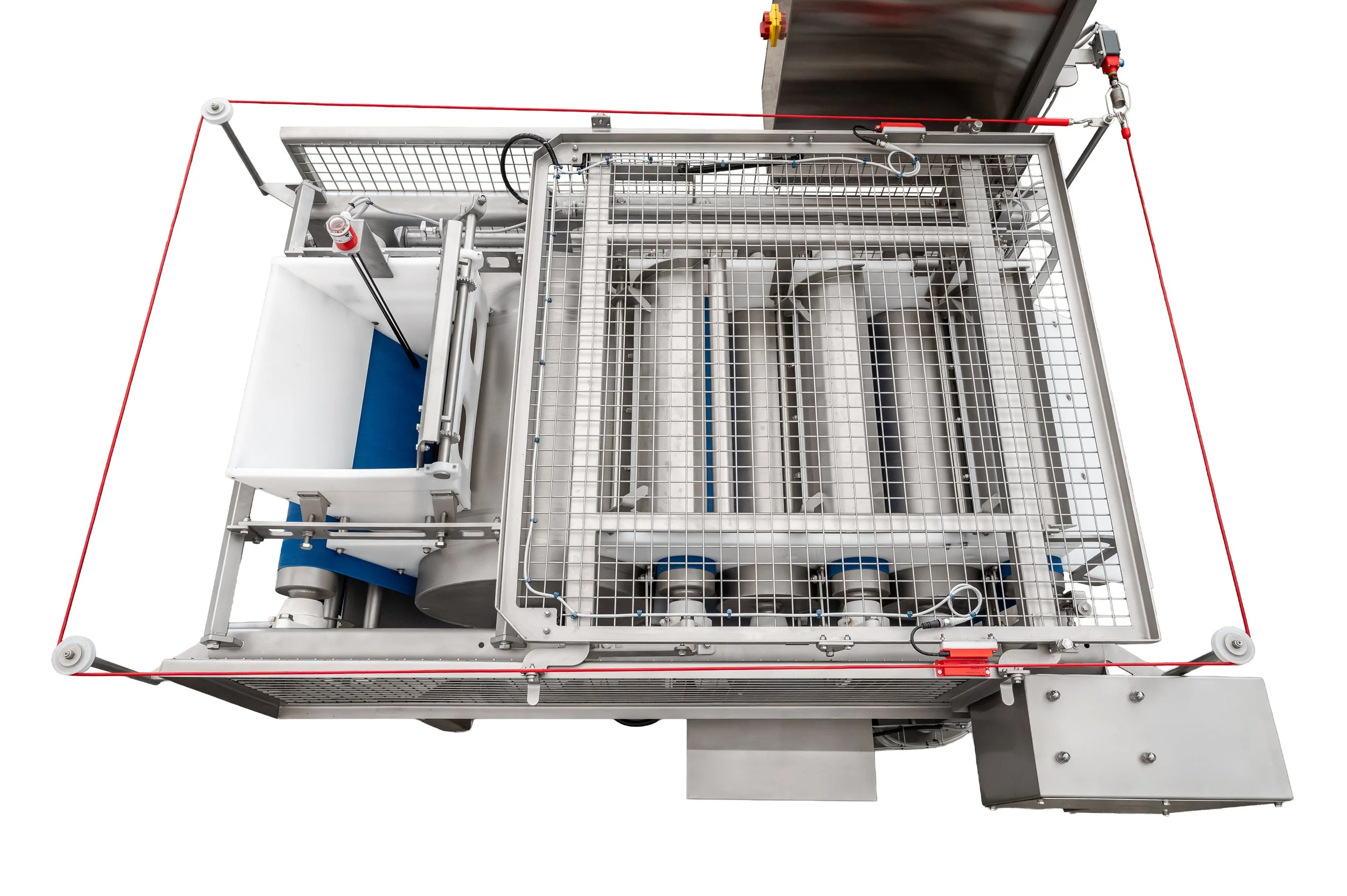

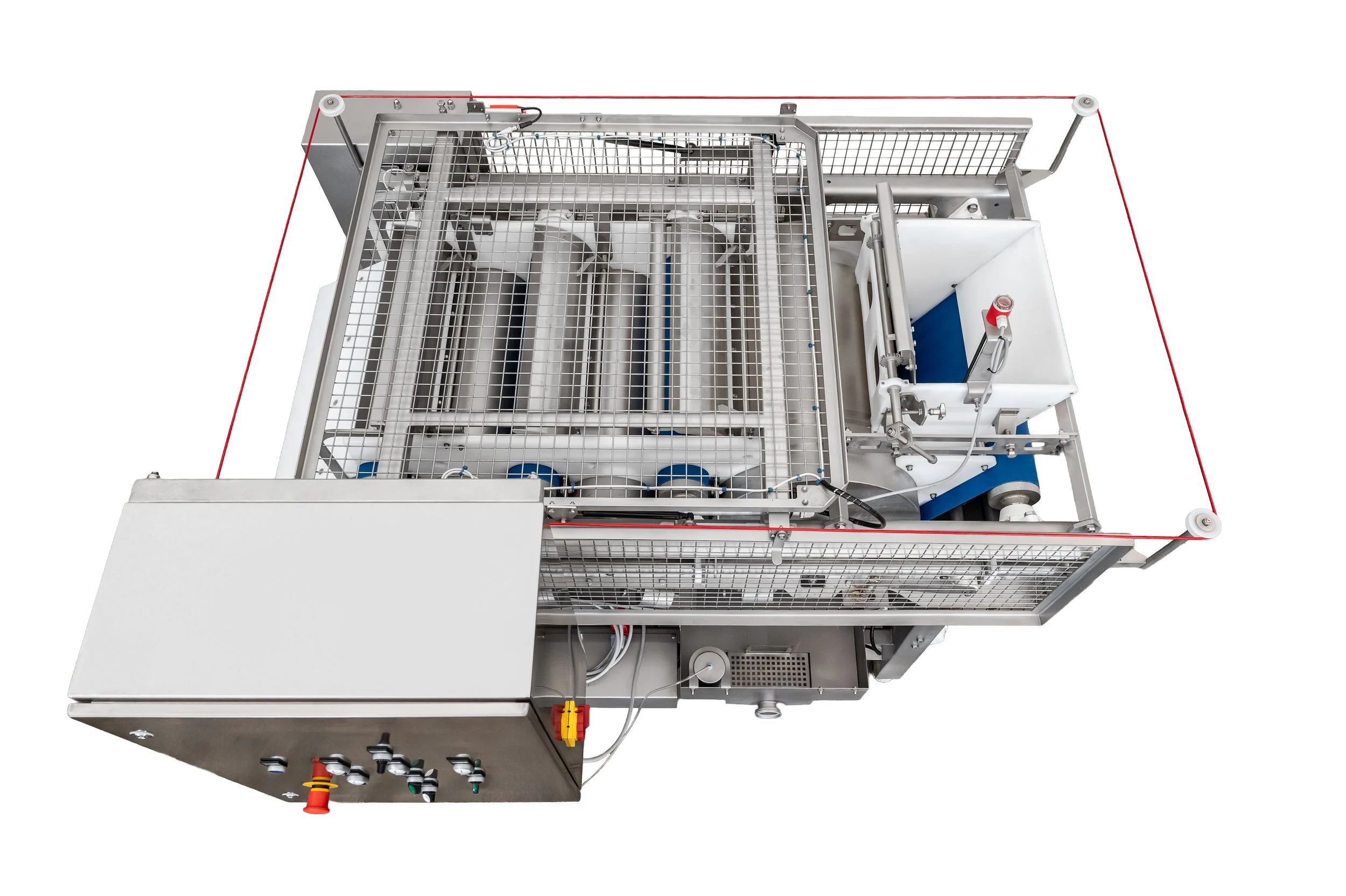

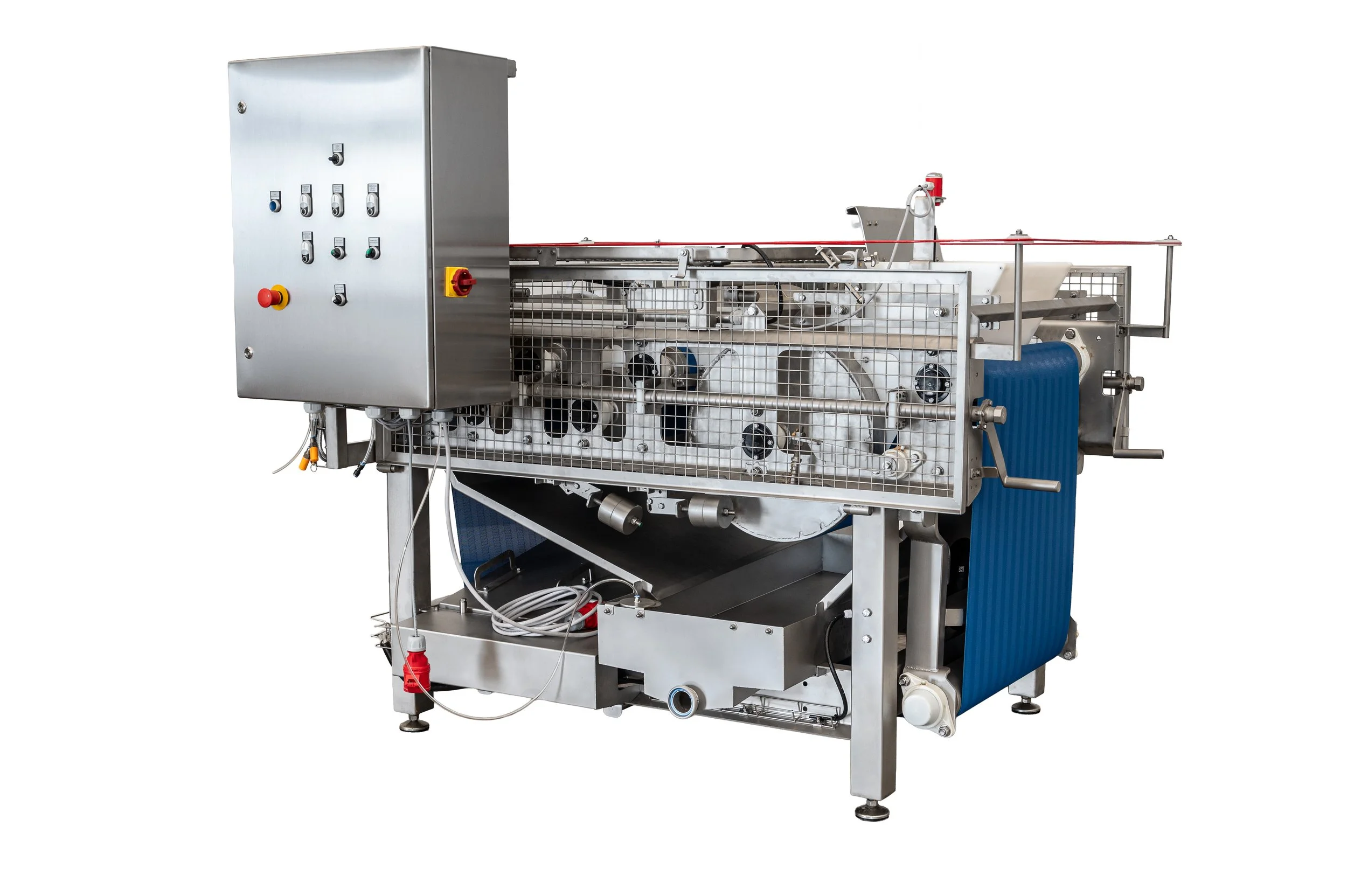

Osłony i linka bezpieczeństa
Chronią operatora na całej długości maszyny bez spowalniania codziennej obsługi.-
Zyskujesz maksymalną ochronę zdrowia i życia operatorów na hali przy zachowaniu pełnej wygody i ergonomii codziennej pracy.
-
Zastosowano pełną obudowę ochronną oraz awaryjną linkę poprowadzoną wokół całego urządzenia – jej pociągnięcie z dowolnego miejsca natychmiast zatrzymuje prasę.
-
Naprężona taśma i pracujące w ruchu ciągłym walce stwarzają niebezpieczeństwo podczas obsługi prasy.

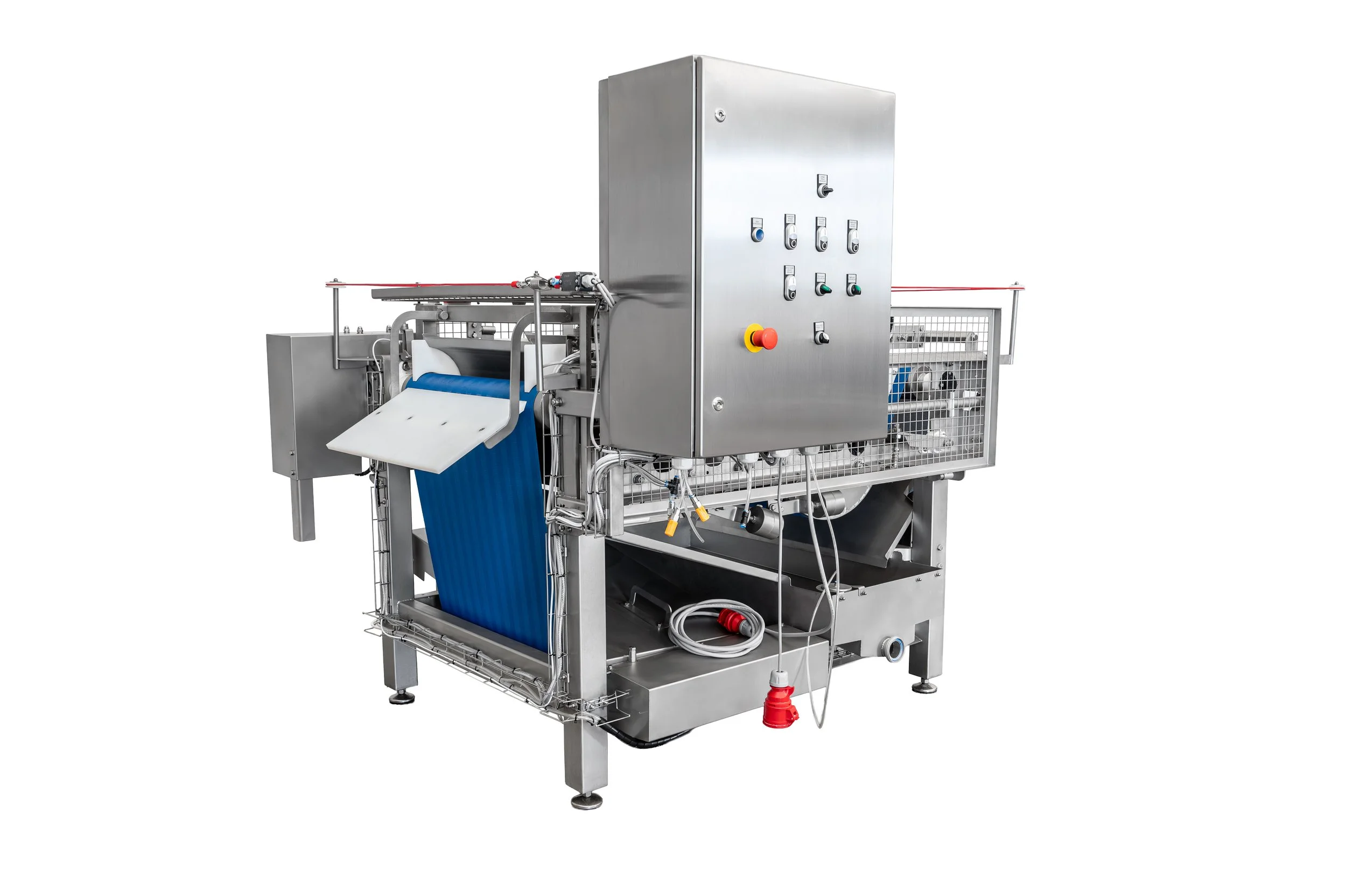

Hojnie wyposażona szafka
Automatykę elektryczna i pneumatyka sprawdzonych marek w wodoodpornej obudowie.-
Description text goes here
-
Hermetyczna szafa ze stali nierdzewnej bezpiecznie mieści w środku podzespoły elektryczne i kompletną pneumatykę renomowanych marek, oferując prosty interfejs na zewnątrz.
-
Unosząca się woda i parowanie na hali produkcyjnej doprowadzają do spięć, uszkodzeń delikatnej automatyki i trudności w codziennym sterowaniu.

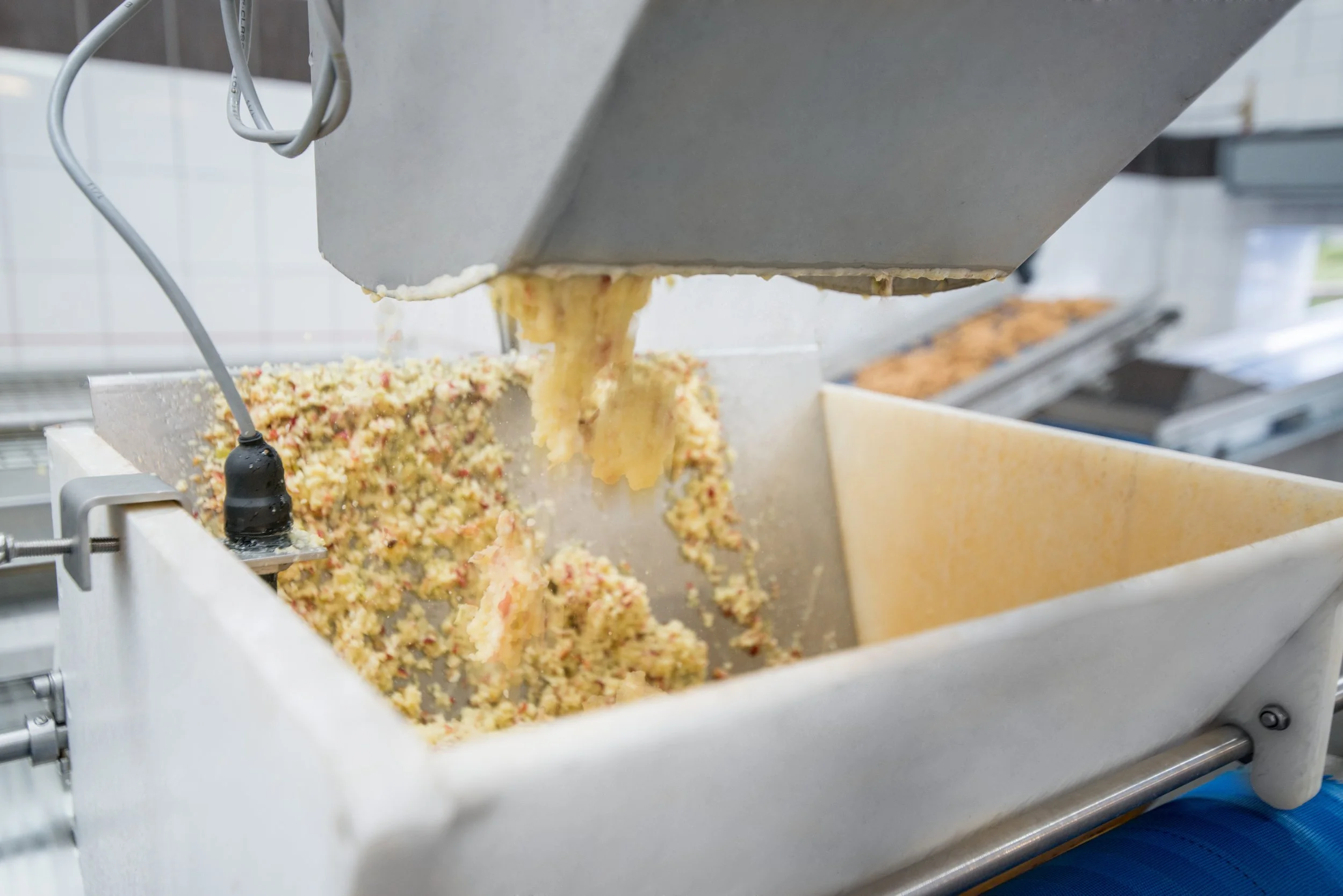

Czujnik w koszu załadowczym
Automatycznie synchronizuje pracę rozdrabniacza z prasą, zapobiegając przepełnieniu kosza.-
Zyskujesz synchronizację całej linii produkcyjnej, czystość na stanowisku pracy oraz brak strat surowca.
-
Czujnik trójprętowy montowany w koszu prasy w momencie wykrycia nadmiaru pulpy natychmiast zatrzymuje podajnik owoców i pracę rozdrabniacza.
-
Tradycyjne prasy porcjowe wymagają ciągłego zatrzymywania produkcji, napełniania i opróżniania szmacianych pojemników, co generuje przestoje, dodatkową pracę dla 2 osób i szybkie brązowie soków z owoców ziarnkowych.
Czyszczenie taśmy
Szczotkowe czyszczenie utrzymuje drożność mikroszczelin taśmy podczas pracy.-
Zyskujesz niezmiennie wysoką wydajność tłoczenia od pierwszej do ostatniej minuty pracy, brak przestojów na czyszczenie oraz oszczędność czasu pracowników.
-
Dodatkowe ramię czyszczące wyposażone w mechaniczne szczotki oraz dysze ciśnieniowe stale zmywa i wymiata resztki miazgi podczas ruchu taśmy.
-
Lepka i włóknista pulpa zatyka oczka taśmy sitowej podczas tłoczenia, co obniża wydajność wyciskania i wymusza przestoje na ręczne czyszczenie.

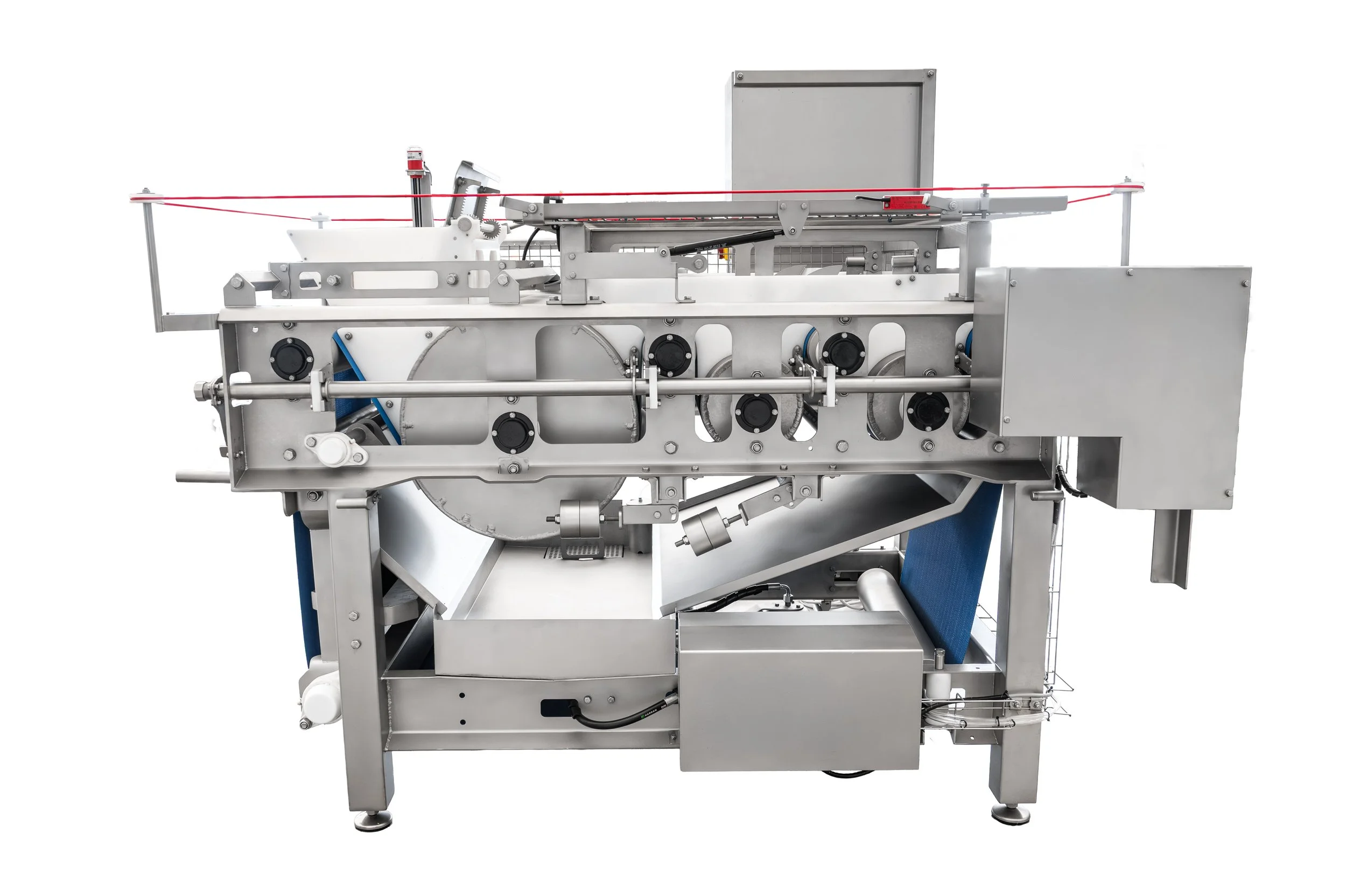

Ażurowa konstrukcja
Eliminuje zakamarki i długie mycie. Umożliwia dostęp do każdego centymetra prasy.-
-
Otwarta, ażurowa konstrukcja ze stali nierdzewnej sprawia, że każdy element maszyny jest widoczny z zewnątrz i dostępny bezpośrednio dla strumienia wody.
-
Trudno dostępne strefy w zabudowanych maszynach uniemożliwiają dokładne umycie, tworząc pożywkę dla niepożądanych bakterii, które niszczą jakość soku.

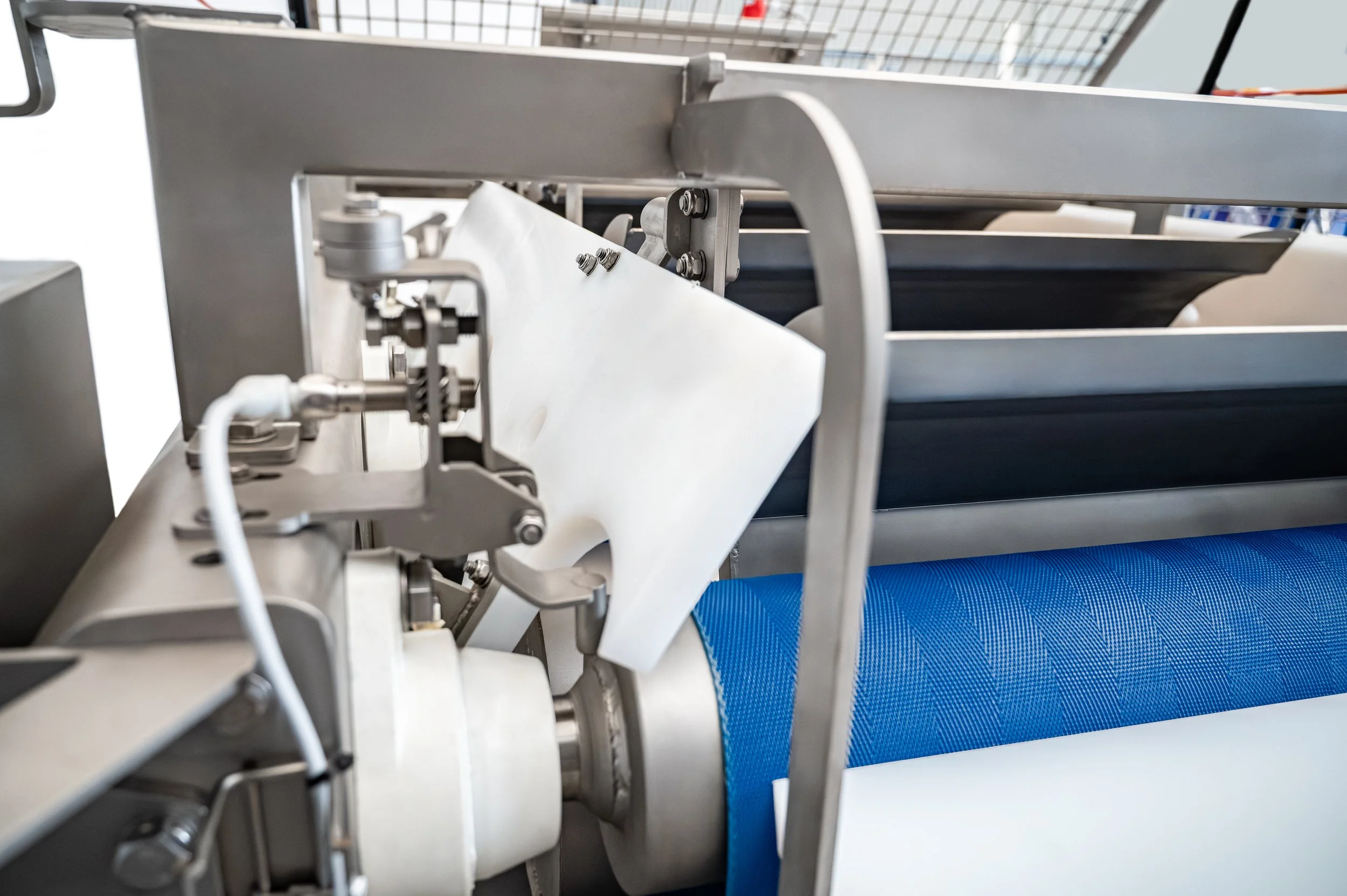

Zapobiegają wyciekaniu pulpy z owoców miękkich na boki i chronią czystość soku w wannie.Ukośne rolki dociskowe “V”
-
Zyskujesz gwarancję czystości soku w zbiorniku oraz brak marnowania cennej pulpy wypływającej bokami.
-
Ukośne rolki z tworzywa sztucznego ułożone w kształt litery V dociskają taśmę bezpośrednio przy koszu zasypowym, trzymając miazgę w ryzach.
-
Przy przetwarzaniu owoców miękkich i pestkowych pulpa ma tendencję do rozlewania się na krawędziach taśmy, zanieczyszczając sok wpadający do wanny.

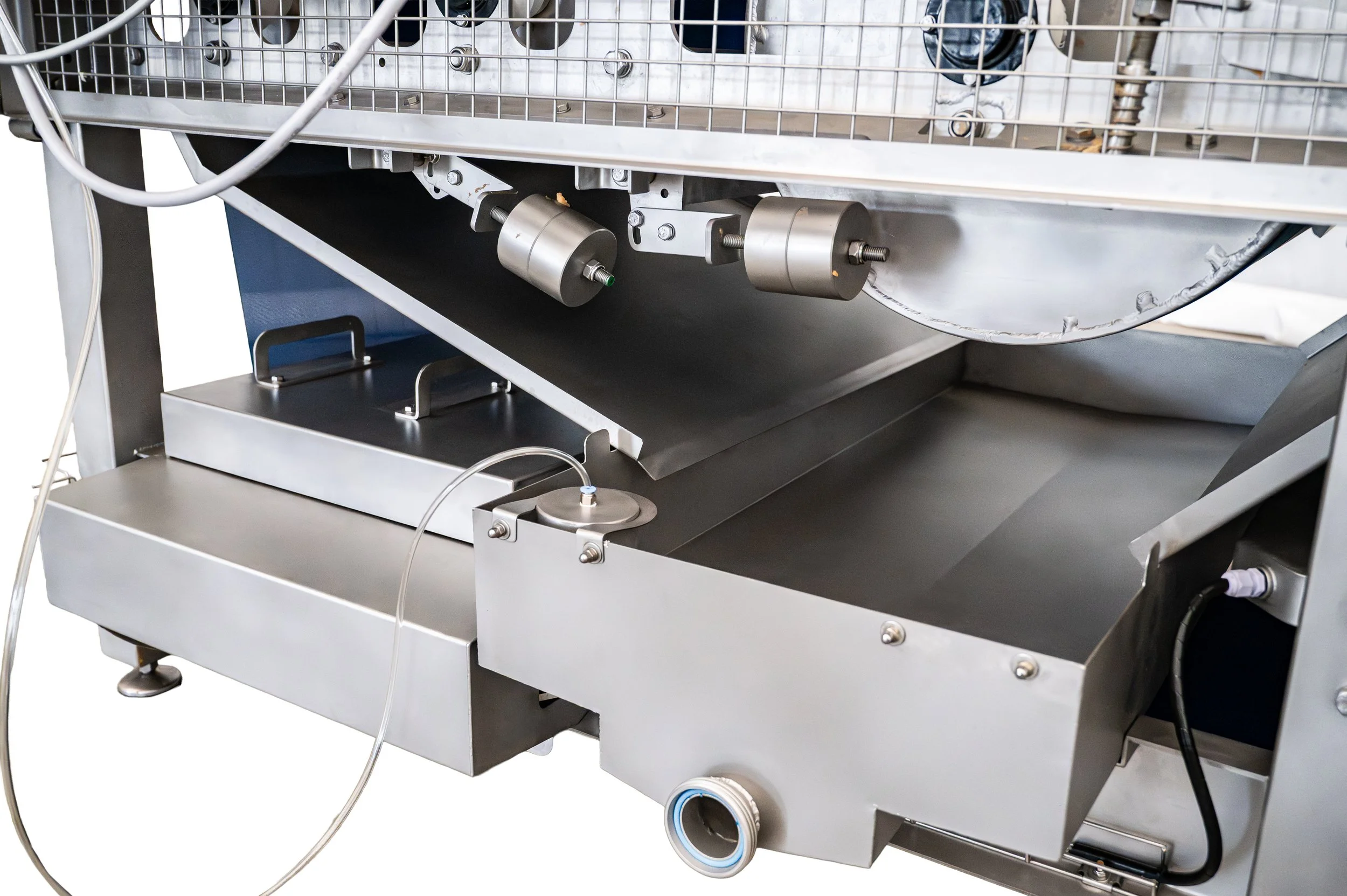

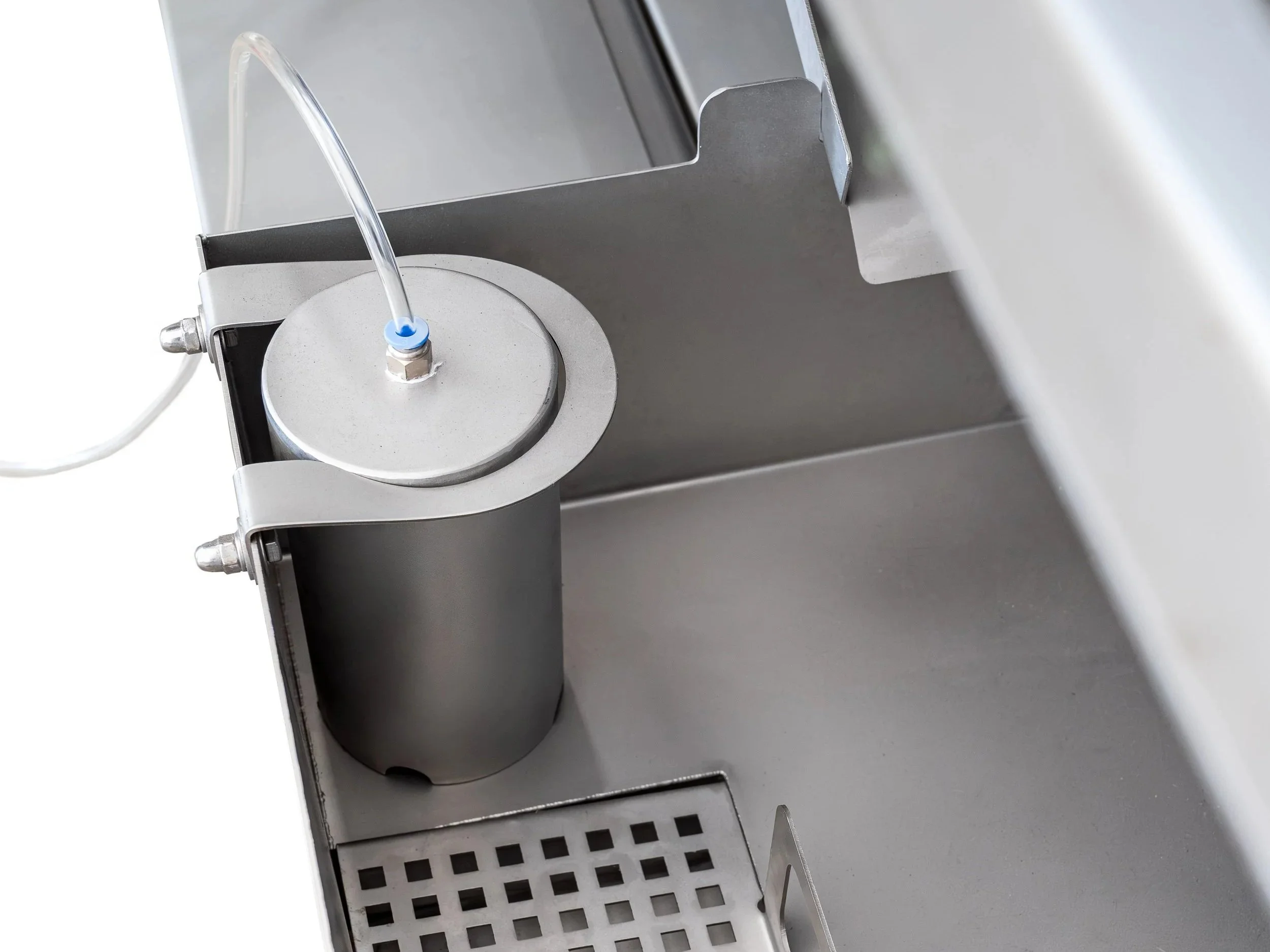

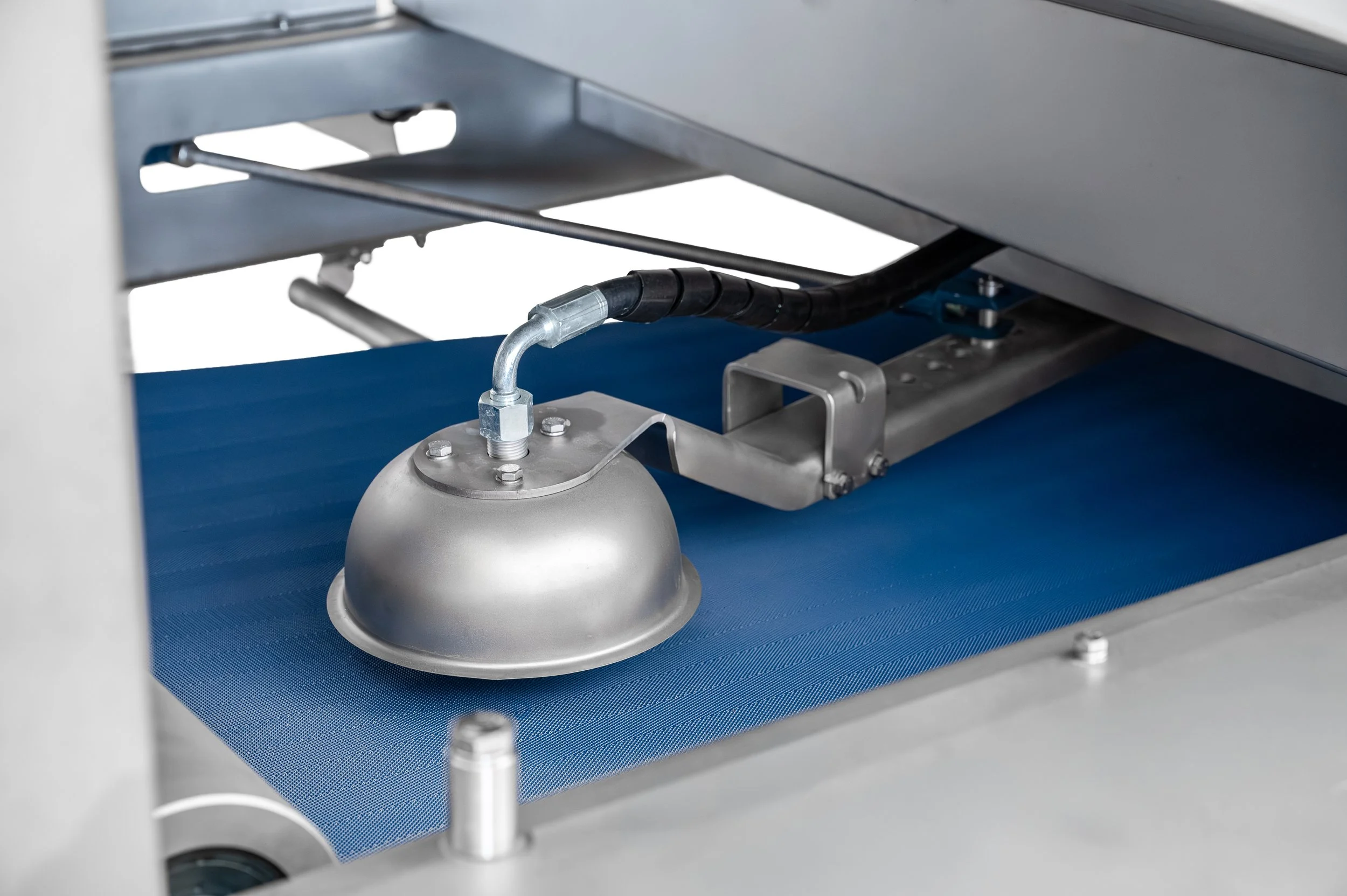

Czujnik poziomu soku
Samoczynnie zarządza odpompowywaniem soku i chroni przed zalaniem hali w razie awarii.-
Zyskujesz pewność, że ani jedna kropla wyciśniętego soku się nie zmarnuje, a stanowisko pracy pozostanie czyste i bezpieczne.
-
Czujniki w wannie automatycznie uruchamiają pompę po osiągnięciu odpowiedniego poziomu, a w przypadku usterki pompy natychmiast zatrzymują proces tłoczenia.
-
W przypadku zbyt szybkiego napływu soku lub nagłej awarii pompy wanna ulega przepełnieniu, a gotowy produkt wylewa się na podłogę.

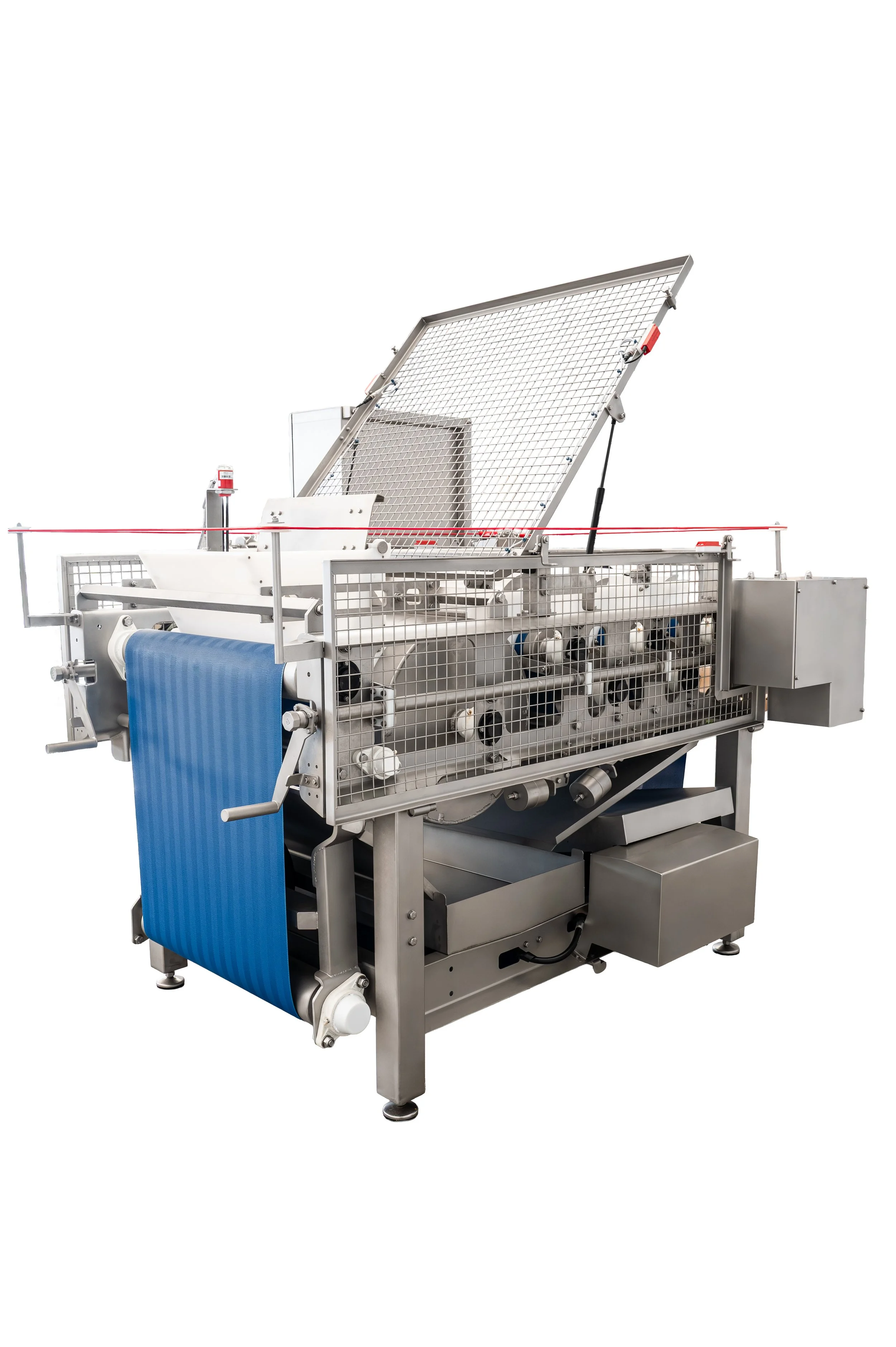

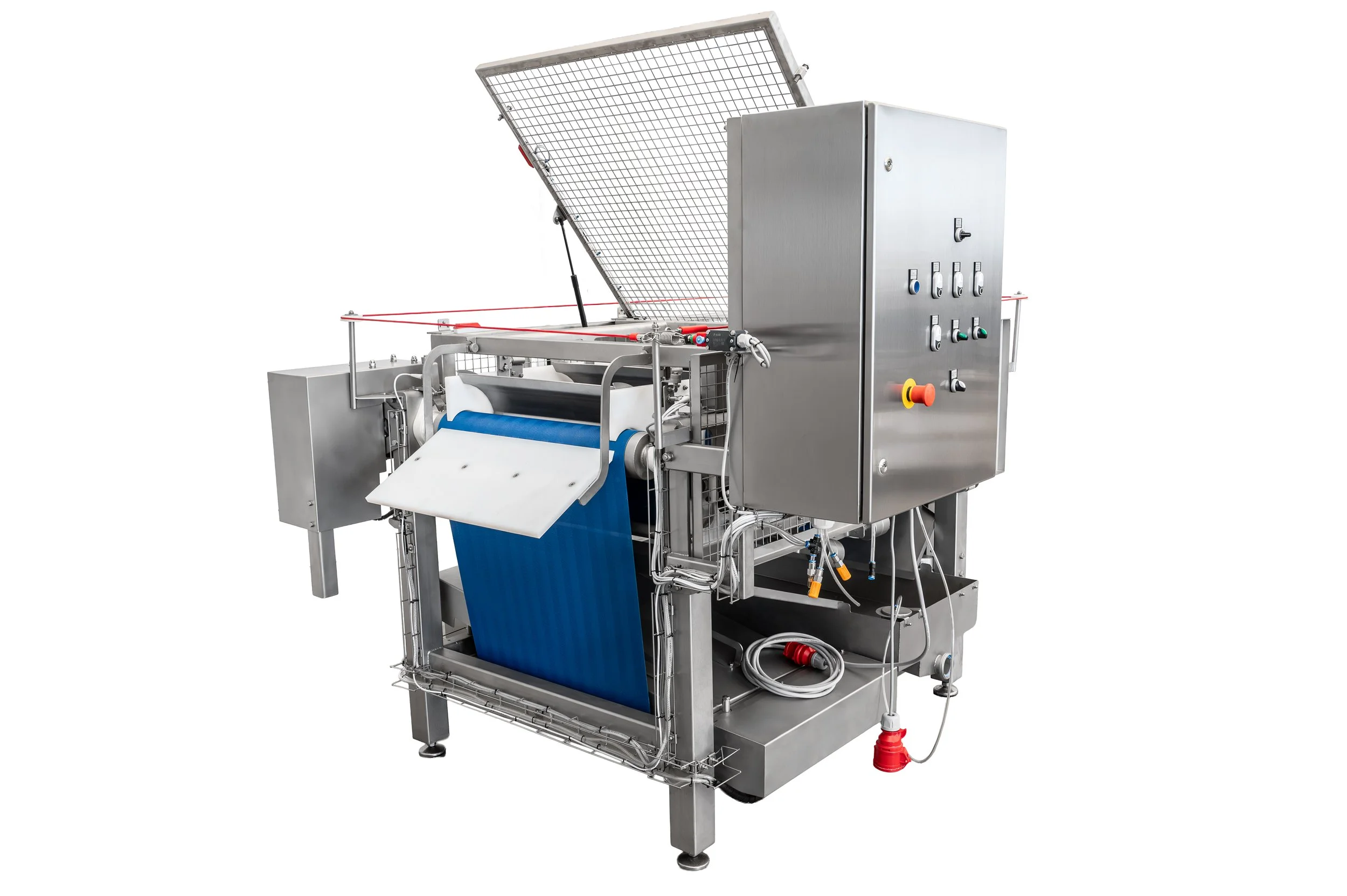

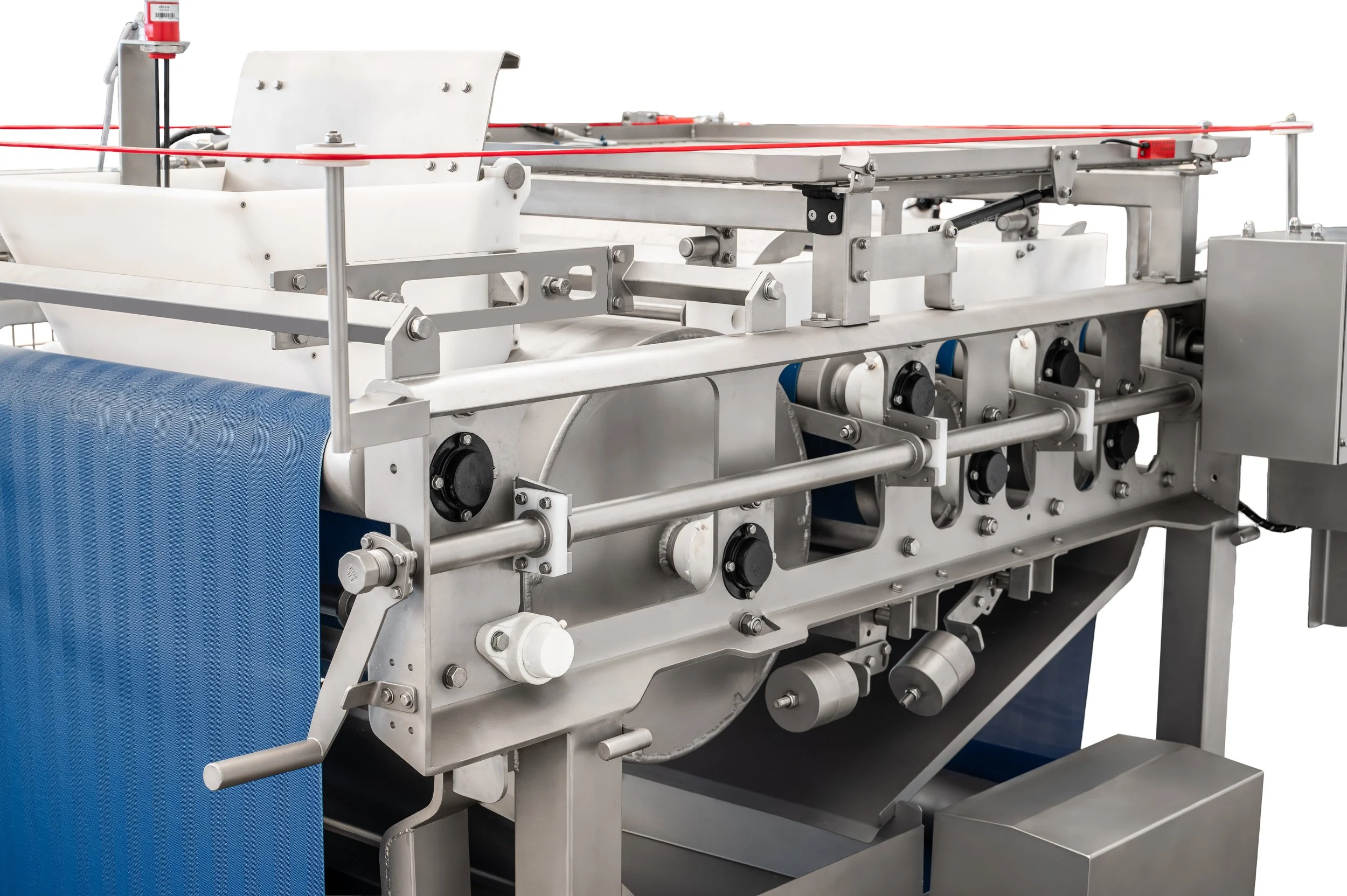

Ruchome osłony i zgarniacze
Umożliwiają odsłonięcie wnętrza maszyny bez użycia narzędzi.-
Description text goes here
-
Górna osłona bezpieczeństwa unosi się płynnie dzięki układowi hydraulicznemu, a zgarniacze boczne odsuwa się od taśmy jednym ruchem ręcznej dźwigni – sprawnie i bez wysiłku.
-
Demontaż ciężkich pokryw oraz rozkręcanie uszczelnień bocznych na koniec zmiany zabiera cenny czas, wymaga kluczy, męczy obsługę i grozi zgubieniem drobnych elementów lub uszkodzeniem uszczelek
Poznaj dane techniczne wszystkich modeli pras jednotaśmowych
| Parametr | PJ600 | PJ1000 | PJ1200 | PJ1500 | PJ2000 | PJ3000 |
|---|---|---|---|---|---|---|
| Wydajność znamionowa* | 600 kg/h | 1000 kg/h | 1200 kg/h | 1500 kg/h | 2000 kg/h | — |
| Uzysk soku** | 65-75% | 65-75% | 65-75% | 65-75% | 65-75% | 65-75% |
| Wymiary (sz. x dł. x wys.) | 1140 x 1940 x 1275 mm | — | 1200 x 1940 x 1275 mm | 1160 x 1980 x 1437 mm | — | — |
| Szerokość taśmy | 400 mm | 650 mm | 550 mm | 750 mm | — | — |
| Wys. oddawania wytłoków | 870 mm | 870 mm | 870 mm | — | — | — |
| Waga | 480 kg | — | 520 kg | ~580 kg | — | — |
| Zasilanie elektryczne | 400V / 16A / 1,2 kW | 400V / 16A / 2,0 kW | 400V / 16A / 2,2 kW | 400V / 16A / 1,5 kW | 400V / 16A / 2,2 kW | 400V / 16A / 2,2 kW |
| Wymagane ciśnienie powietrza | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar |
| Zużycie wody | 6 l/min | 6 l/min | 6 l/min | 6 l/min | 6 l/min | 6 l/min |
* Kilogramów jabłek na godzinę
** W zależności od jakości surowca
Potrzebujesz indywidualnych rozwiązań?
Nasz zespół inżynierów, automatyków i techników tworzy od podstaw efektywne maszyny, a także wprowadza modyfikacje w istniejących.
Skonatktuj się z nami, a doradzimy najlepsze rozwiązanie.
Zastanawiasz się nad zakupem prasy?
Skontakuj się z nami, a nasi Eksperci pomogą dobrac odpowiedni rodzaj i wydajnośc prasy. Zaufaj zespołowi, który na co dzień ma kontakt z produkcją soków NFC!
